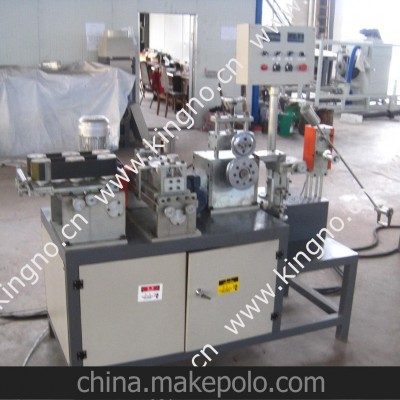

鋼芯橡膠條成型機

I.主要用途：

用于帶鋼芯的復合橡膠條擠出生產線，使擠出硫化完成的橡膠條進行連續彎曲成型。

由上下左右四個方向進行成型，成型平臺利用雙四軸加工原理，調整同步工作。

II主要技術參數

1.有電氣控制與操作部分、速度自動調節部分、導向部分、成型部分、整形部分、輔助牽引部分組成

2.速度控制：單機與聯機控制

(1) 單機控制：在操作面版上調整電位器旋扭來調節成型輪速度

(2) 聯機控制：根據整條生產線生產橡膠制品的速度來自動調整速度，達到同步控制

3.導向部分：可改變內槽寬度

4.成型部分：驅動電機功率0.55KW，下輪為主動凹輪，速度2-20m/min，上輪為被動凸輪，上下左右距離均可調整，調整好后可鎖定

5.成型部分：左右成型輪速度＝上下成型主動凸輪速度×(1-1.3)

  左右成型輪之間距離可調, 上下成型輪距離可調整，調整好后可鎖定

6.輔助牽引部分：牽引帶之間距離可調，采用橡膠平帶牽引，使制品成型更加穩定，驅動電機功率0.55KW

7.主電源規格：3相5線制 AC380±10％ 50HZ

8.控制電路：AC220V，使用中性線

9.主要部件使用施耐德的產品；

10.控制箱上安裝的部件：

(1)啟動、停止鈕及其他按鈕；

(2)動作指示燈

(3)設有緊急停止按扭
