天津瑞利光電科技有限公司優勢經銷BADOTHERM隔膜密封 BF type

產品型號：API 10423 – Type 6BX

關鍵字：BADOTHERM隔膜密封 BF type

關鍵字描述：

產品介紹：

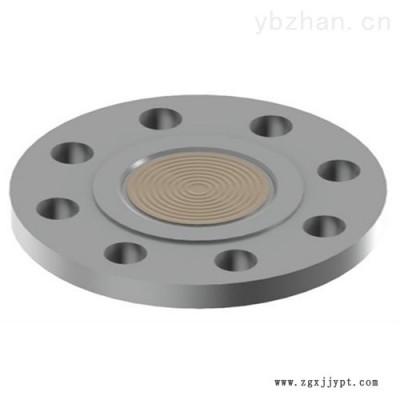

BF結構具有由（鍛造）盲法蘭制成的密封體。 隔膜與密封體的焊接是潤濕部分，因此隔膜材料大多選擇與法蘭材料相同。BF通常與（差壓）壓力變送器結合使用，用于液位，流量和（）壓力測量等應用。

法蘭隔膜組合

隔膜采用TIG焊接法蘭，設計用于特定尺寸更好的性能。這意味著要仔細測試和測量靈活性和形狀。隔膜箔的標準厚度為0.075mm。

毛細管和保護殼（保護）

標準毛細管安裝位置是密封件的頂側（軸向）。 或者，毛細管可以放置在密封的一側（徑向）。 標準管材料為TP316（316SS），可選擇400合金。毛細管的ID有三種選擇；2毫米，1毫米和0.7毫米。Badotherm毛細管總是受到機械力保護。這種雙重屏蔽裝甲包括標準AISI 304和任選的AISI 316.此外，可以用白色，黑色的PVC套管保護，可選擇通過ATEX114認證，以防止灰塵和水進入，并可能腐蝕環境大氣。

參數：

尺寸 額定Mpa OD

mm b

mm PCD

mm C/pcs

mm dD

mm K

mm E

mm N

mm G

mm 環形 重量
